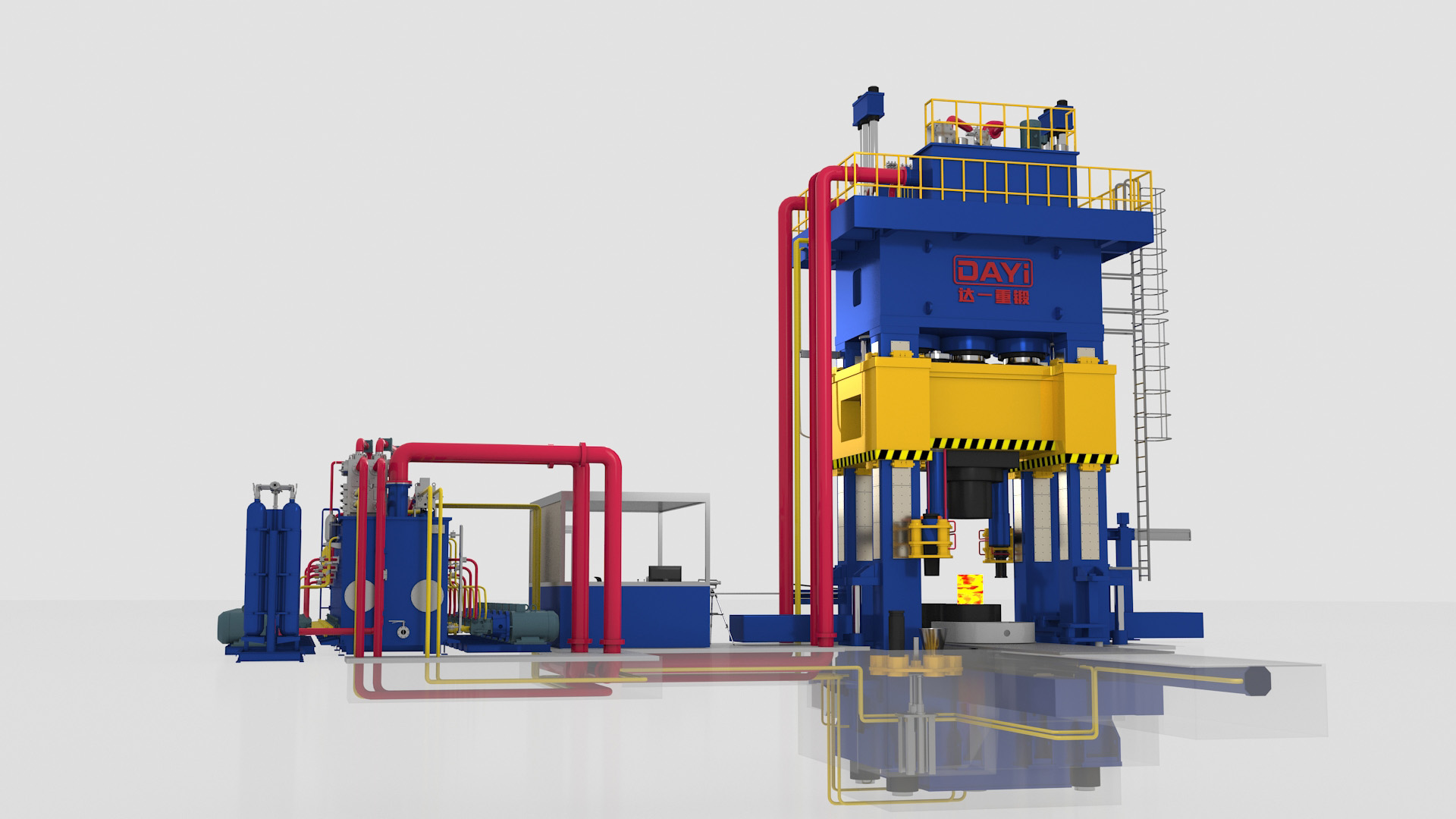

هيكل ووظيفة الصحافة الهيدروليكية تزوير

1. يتكون المكبس الهيدروليكي للحدادة من المحرك الرئيسي ونظام النقل الهيدروليكي ونظام التشحيم ونظام التحكم الكهربائي.

2. هناك ثلاثة أوضاع تشغيل للمكبس الهيدروليكي للحدادة: التعديل، اليدوي وشبه الأوتوماتيكي. يتم تحديد وضع التشغيل عن طريق مفتاح التحويل، ويتم التحكم في الأزرار مركزيًا.

3. طرق العمل للضغط الهيدروليكي هي: ضغط الضغط المستمر والضغط على مسافة ثابتة.

4. الجسم الرئيسي للضغط الهيدروليكي هو هيكل إطار مركب مسبق الإجهاد، والمكون الرئيسي هو هيكل لوحة فولاذية ملحومة. يعتمد الشد المسبق للجسم على الجوز الهيدروليكي المشدود مسبقًا.

5. يتم توجيه كتلة الشريحة بواسطة سكة توجيه ثماني السطوح مائلة على شكل إسفين بأربعة زوايا.

6. كتلة الشريحة عبارة عن هيكل ضغط ثلاثي الأسطوانات مع ناقل حركة علوي، ويتم لحام كتلة الشريحة وكتلة الأسطوانة الرئيسية الوسطى معًا.

7. يعتمد النظام الهيدروليكي نظامًا متكاملًا لصمام خرطوشة ثنائي الاتجاه.

8. شكل القيادة للضغط الهيدروليكي: يتم تشغيل مضخة المكبس ذات الطاقة الثابتة مباشرة. يتم استخدام ثمانية مضخات مكبس محوري ذات طاقة ثابتة 250YCY14-1B كمضخة الزيت الرئيسية للنظام الهيدروليكي، ويتم استخدام مضخة التروس CB-B كمضخة زيت التبريد والترشيح.

9. يتم التحكم في نظام التحكم الكهربائي بواسطة PLC من شركة Omron في اليابان.

10. الأسطوانة الرئيسية لشريط التمرير تستخدم أسطوانة المكبس 1670T واثنين من أسطوانتين المكبس 165T. تعود أسطوانات المكبس، ويتم إغلاق أسطوانات المكبس بأختام حلقة على شكل حرف V، ويتم إغلاق أسطوانات المكبس بأختام حلقة Yx.

11. يتم وضع نظام الطاقة الخاص بالمكبس الهيدروليكي على الأرض، ويتم وضع الصندوق الكهربائي على الأرض، ويتم وضع صندوق التشغيل على الجزء الأمامي الأيمن من الماكينة.

12. تم تجهيز المكبس الهيدروليكي بمسمار أمان ميكانيكي من أعلى إلى أسفل، وجهاز حماية أمان كهروضوئي، ومنصة صيانة أمان، وسياج، وضوء مؤشر الارتفاع في الأعلى، وزر تشغيل ثنائي اليدين في محطة الأزرار المتنقلة، وجهاز حماية من الحمل الزائد وحلقة أمان لدعم السلامة الهيدروليكية في النظام الهيدروليكي.

13. النظام الهيدروليكي مجهز بمؤشر مستوى الزيت، نظام تبريد وترشيح الزيت، ويتم اختيار تبريد الماء لتبريد الزيت.

14. يتم تشحيم سكة التوجيه المنزلقة عن طريق التشحيم المركز بزيت رقيق، ومجهزة بصندوق تجميع الزيت، وجهاز التشحيم الأوتوماتيكي مجهز بجهاز إنذار للخطأ.
