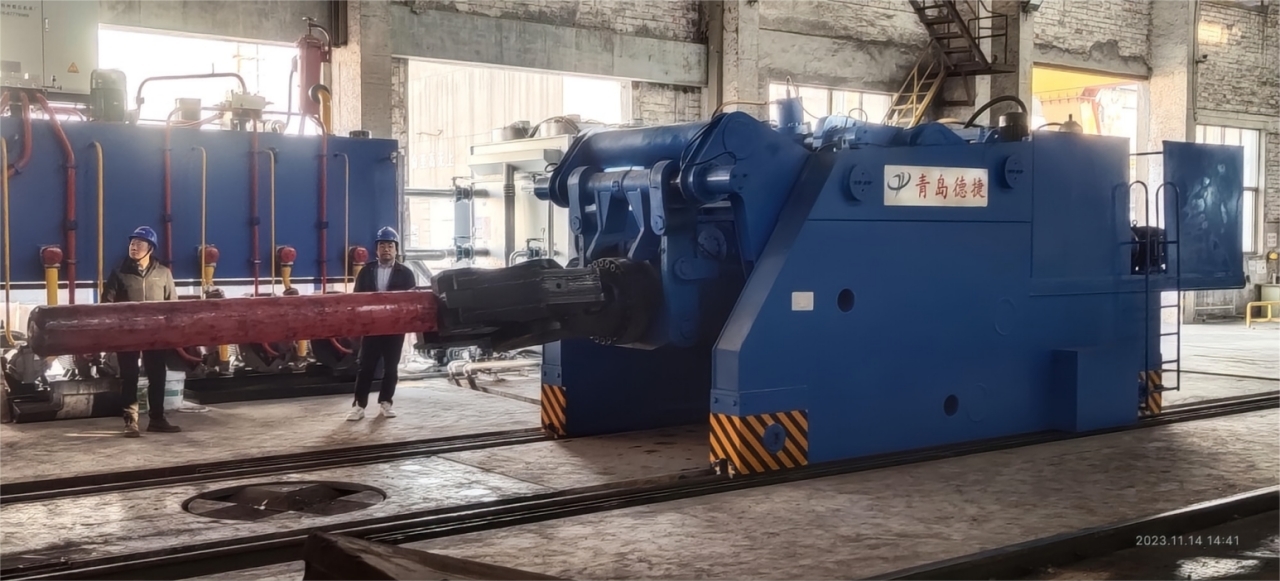

إن مناولة التشكيل بالسكك الحديدية الهيدروليكية الكاملة 10T مناسبة لإنتاج المطروقات الحرة مثل الأعمدة الطويلة والأقراص والحلقات والألواح السميكة والقضبان المربعة. يمكنه تثبيت قطعة العمل وإكمال عملية التشكيل باستخدام مكبس هيدروليكي للتشكيل الحر 20MN، وتحقيق التشكيل الحر للسبائك (القضبان) من مواد مختلفة في حالة ساخنة، والتي يمكن أن تلبي تمامًا متطلبات عملية التشكيل مثل الإزعاج، والسحب، والتثقيب، وتوسيع الحلقة والقطع.

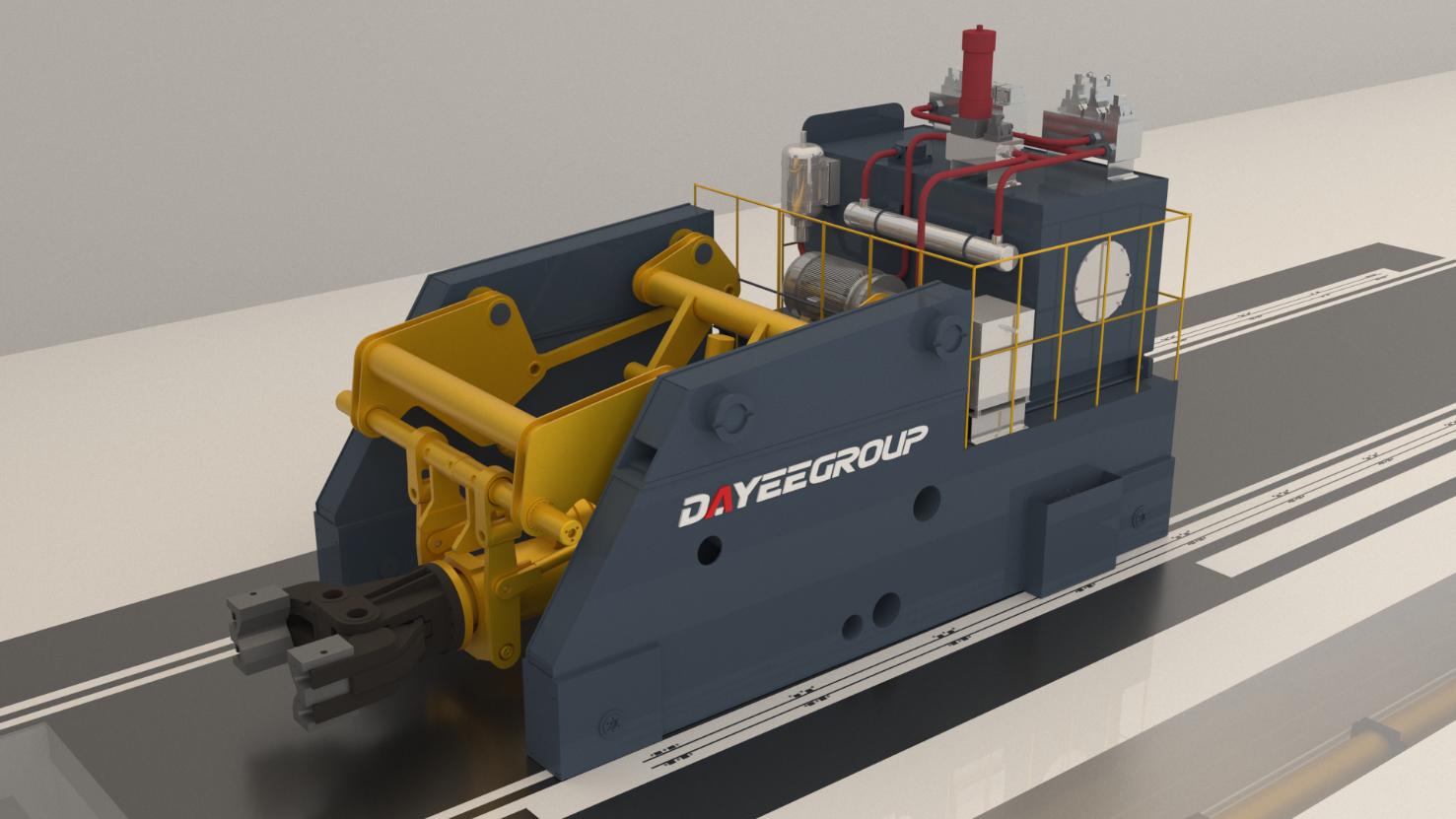

الصور. نموذج الجهاز: DCZY-8-6
الوظيفة:
a) 10T كامل السكك الحديدية الهيدروليكية محركات التشغيل يستخدم الدفع الهيدروليكي الكامل ، يمكن تحقيق عملية واحدة للضغط في نفس المنصة.
b) تم تصميم شكله الهيكلي كهيكل متكامل للوح الحائط، والذي يمكن أن يشبك المطروقات لإكمال ثمانية إجراءات:
lإلى الأمام/الخلف من جسم السيارة
lتثبيت/إطلاق الفكين
lدوران رأس الكماشة للأمام/للخلف
lحركة متوازية لأعلى/لأسفل لجسم الزردية
lميل رأس الكماشة لأعلى/لأسفل لأعلى/لأسفل
lالترجمة اليسرى/اليمنى لجسم الكماشة
lتأرجح جسم الزردية يميناً/يساراً و
lحركة جسم الكماشة إلى الأمام/الخلف.
c) يمتلك اليد الميكانيكي أيضًا وظيفة الضغط الممزق ، والأخطار العمودية لأعلى وأسفل - الأمامية والخلفية - العازلة التناوبية إلى اليسار واليمين ؛ يمكن أيضًا تحقيق تركيز التوازن التلقائي للهيكل ، وتحديد المواقع الدقيقة للمشي والجسم ، وتناوب الرأس.
d)يمتلك اليد الميكانيكية ضغطًا ثابتًا ، ومخزنًا مخروطيًا (بما في ذلك العمودي لأعلى وأسفل ، والأفقية الأمامية والخلفية ، والأفقية حولها) ، ومواءمة المخروط تلقائيًا ، ويمكن تحقيق تحديد المواقع الدقيقة للحركات الرئيسية مثل المشي ، والدوران المخروط. يمكن أن تلبي احتياجات إنتاج آلة التزوير السريعة من خلال الحمولة المقننة وعزم الدوران للتمثيل والتعاون مع آلة التزوير السريع.
e) يمكن بسهولة تعديل عزم الدوران وعزم التثبيت من قضيب الصلب على طاولة التشغيل ، قضيب الصلب في X / Y / Z Y / Z ثلاثة محاور لديه وظيفة عازلة ، يمكن أن يحقق مجموعة متنوعة من المواد من التيتانيوم (التيتانيوم) في الحالة الساخنة ، وتلبية تمامًا منتجات المطروقات التقليدية من سمك التيتانيوم ، الطول ، الحفرة ، توسيع الحلقات ، قطع ومتطلبات التكنولوجيا المطروقة الأخرى ، لإكمال المحور ، الكعكة ، الحلقات ، لوحة سميكة ، تشغيل وتزوير المربعات.
f)تم تجهيز اليد الميكانيكية بالكشف المتقدم ، ومكونات الاستشعار والأجهزة المساعدة ، ونظام التشخيص الذاتي لفشل النظام ، والتحكم المبرمج والتزوير.
g) يحتوي على نظام مراقبة كامل، والذي يمكنه مراقبة وعرض إزاحة التشغيل وقوة النظام ومعلمات الطاقة ودرجة الحرارة والأعطال بشكل شامل في الوقت الفعلي. يحتوي الجهاز على وظيفة التشخيص عن بُعد. يمكن تحقيق التشغيل والتشخيص عن بعد من خلال واجهة الشبكة المحجوزة من قبل العملاء.
h)تم تجهيز المعالج بمفتاح اختصار للتحكم في زاوية الدوران، والتي يمكن أن تحقق وظيفة تحديد الموضع بمفتاح واحد من 0 و 45 و 90، ويمكن ضبط الزوايا الأخرى حسب الرغبة وفقًا لمتطلبات العملية. يتمتع المعالج بوظيفة التعويض التلقائي لزاوية الدوران لضمان أن الدقة التراكمية للدورات المتعددة هي ≤ 1.
معلمة تقنية:
No | Item | Unit | Parameter | Note |
1 | Rated load clamping force | kN | 100 | |
2 | Rated load clamping torque | kN.m | 300 | |
3 | Specification for clamping round bar forgings | mm | Φ200～φ800 | |
4 | Clamping range of crab pliers | mm | Φ50～φ1500 | |
5 | Protrusion of clamp rod (from the front end of the car body) | mm | 3000 | Matching with 2000 tons, meeting the requirement that the front end of the jaw reaches the center line of the forging hydraulic press. |
6 | Rail surface elevation | mm | ±0 | |
7 | The horizontal lower limit position of the clamp rod is away from the zero plane of the foundation. | mm | eight hundred | |
8 | The horizontal limit position of the clamp rod is away from the zero plane of the foundation. | mm | 3000 | |
9 | Lifting stroke of clamp rod | mm | 2200 | |
10 | Up-and-down tilt and left-and-right swing speed of the clamp rod | °s | 0~3 | |
11 | Clamp rod rotation speed | r/min | 0～20 | Stepless speed regulation |
12 | Accuracy of rotary positioning of clamp rod | degree | ≤±1 | |
13 | Traveling speed of cart (with 10 tons forgings) | mm/s | 0～500 | Stepless speed regulation |
14 | Clamp rod parallel vertical speed | mm/s | 0-150 | |
15 | Left-right movement speed of pliers body | mm/s | 0-100 | |
16 | Clamping speed of jaws | mm/s | 100 | |
17 | Lateral displacement distance of clamp rod | mm | >+200 | |
18 | Horizontal swing angle of clamp lever up, down, left and right | degree | Shi 7 | Crab pliers touch the ground |
19 | Walking accuracy of cart | mm | Shi 5 | |
20 | Overall stroke | mm | 15000 | |
21 | Maximum acceleration of cart walking | m/s2 | 2 | With 10 tons forgings |
22 | Gauge of cart | mm | 3000 | arrange for the time being |
23 | Gross power | kw | About 110 | |
24 | Pressure | Mp | 16/25 |
المزايا:
1.إجراء التحليل الميكانيكي للجسم بأكمله باستخدام برنامج ANSYS (التحليل الثابت ، والتحليل الديناميكي ، وتحليل التردد الأصلي للجهاز ، إلخ). ) .
2.الجزء من التثبيت هيكل معقول ، دائم ، قوة التثبيت قابلة للتعديل ، وعزم دوران التثبيت كبير.
3.تتمتع الأجزاء الدوارة من نظام الدفع الدوار للكماشة بدعم مستقر، ودقة عالية في تحديد المواقع وقوة قيادة كبيرة مدفوعة بمحرك هيدروليكي، وتحت حمل التشكيل غير المركزي، يمكن أيضًا تثبيت التشكيل جيدًا، ولا ينحرف المحرك الدوار. في الوقت نفسه، يمكن للمحرك أن يضمن سرعة دوران وتسارع عاليين، ويمكن الحصول على كفاءة تزوير عالية.
4.يتم استخدام صمام اتجاهي تناسبي عالي التردد من Rexroth الألماني للتحكم. بالمقارنة مع الصمام التناسبي التقليدي، يتم زيادة زمن الاستجابة من 240 مللي ثانية إلى 60 مللي ثانية، مما يحسن من حساسية ضبط سرعة دوران رأس الملقط. ويتميز بأداء التضخيم التناسبي التقليدي، بحيث يمكن لجسم السيارة أن يعمل بسلاسة عند بدء التشغيل والتوقف، والسرعة قابلة للتعديل بشكل لا نهائي.
بيئة عمل المعدات
الطاقة: نظام ثلاثي أربعة أسلاك
الجهد الكهربائي: 380 فولت ± 10٪
التردد: AC 50hz ± 1٪.
استخدام الوسائط
متوسطة العمل: الزيت الهيدروليكي المضاد للتآكل 46 #، يجب أن تصل درجة النظافة إلى NAS 8 ~ 9، بعد تصفية النظام يمكن أن تصل إلى NAS6-7.
مياه التبريد
درجة حرارة إمدادات المياه: درجة حرارة الغرفة
ضغط إمدادات المياه: 0.30.4 MPa ~ 0.4 MPa
الفرق في ضغط أنابيب الماء: ≥ 0.2mpa
جودة المياه: المياه النظيفة (المياه العذبة الصناعية) ، لا مادة معلقة ، لا تآكل. إذا كنت تستخدم الأنهار ، فيجب عليك تصفيتها.
درجة الحرارة البيئيةد
درجة حرارة بيئة العمل: -1050℃ ~ -℃50
