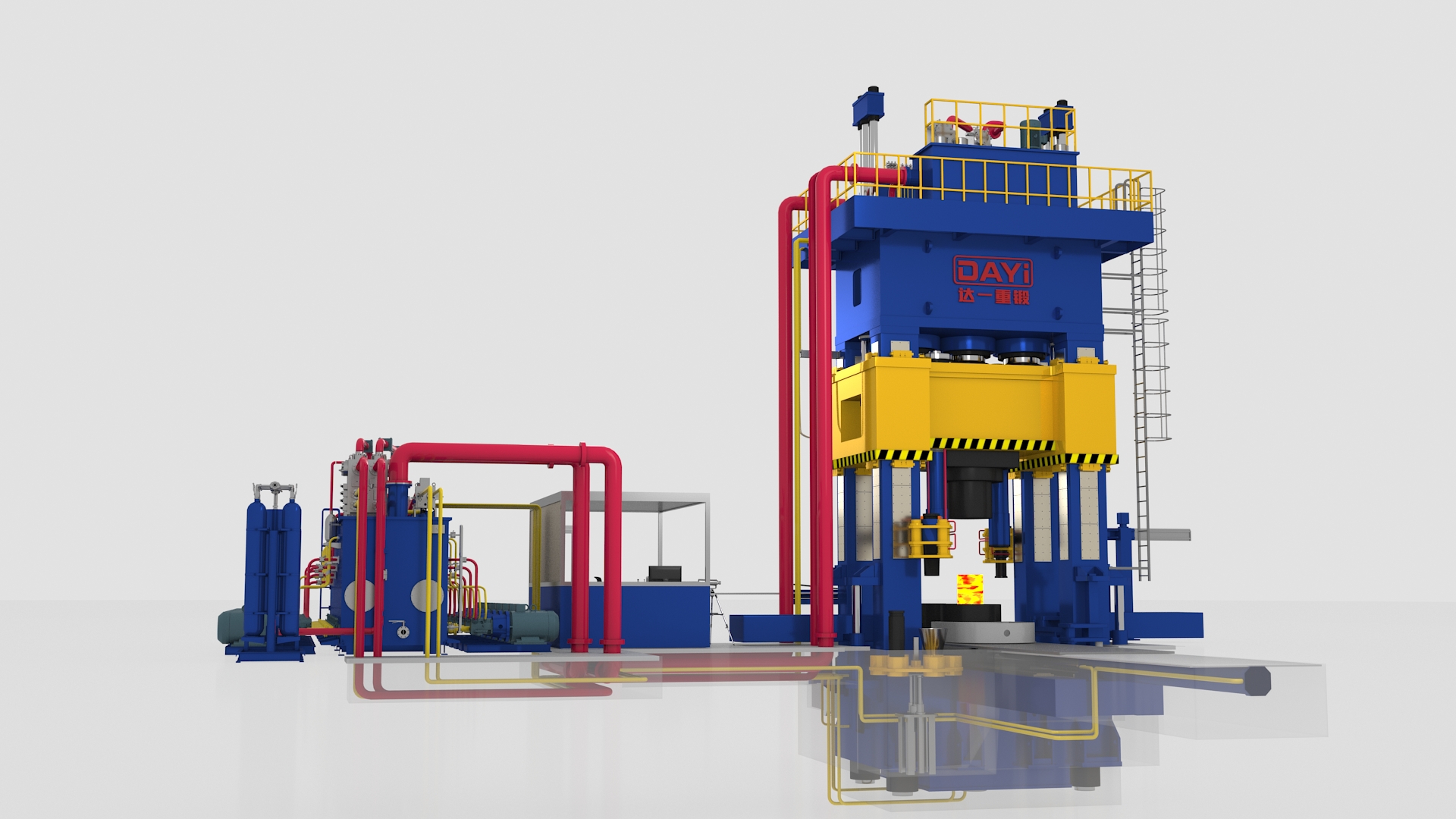

Estructura y función de la prensa hidráulica de forja.

1. La prensa hidráulica de forja consta de un motor principal, un sistema de transmisión hidráulica, un sistema de lubricación y un sistema de control eléctrico.

2. Hay tres modos de funcionamiento de la prensa hidráulica de forja: ajuste, manual y semiautomático. El modo de funcionamiento se selecciona mediante el interruptor de cambio y los botones se controlan de forma centralizada.

3. Los modos de trabajo de la prensa hidráulica de forja son: prensado a presión constante y prensado a distancia fija.

4. El cuerpo principal de la prensa hidráulica de forja es una estructura de marco compuesto pretensado y el componente principal es una estructura de placa de acero soldada. El preapriete del cuerpo adopta un preapriete de tuerca hidráulica.

.

5. El bloque deslizante es guiado por un riel guía octaédrico de cuatro esquinas inclinado en forma de cuña.

6. El bloque deslizante es una estructura de presurización de tres cilindros con transmisión superior, y el bloque deslizante y el bloque de cilindros principal central están soldados entre sí.

7. El sistema hidráulico adopta un sistema integrado de válvula de cartucho de dos vías.

8. Forma de accionamiento de la prensa hidráulica: la bomba de pistón de potencia constante se acciona directamente. Ocho bombas de pistones axiales de potencia constante 250YCY14-1B se utilizan como bomba de aceite principal del sistema hidráulico, y la bomba de engranajes CB-B se utiliza como bomba de enfriamiento y filtrado de aceite.

9. El sistema de control eléctrico está controlado por PLC de Omron Company en Japón.

10. El cilindro principal del control deslizante adopta un cilindro de émbolo 1670T y dos cilindros de pistón 165T. Los cilindros de pistón regresan y los cilindros de émbolo se sellan con sellos de anillo en V y los cilindros de pistón se sellan con sellos de anillo Yx.

11. El sistema de energía de la prensa hidráulica está ubicado en el suelo, la caja eléctrica está ubicada en el suelo y la caja de operación está ubicada en el frente derecho de la máquina.

12. La prensa hidráulica está equipada con un perno de seguridad mecánico de arriba hacia abajo, un dispositivo de protección de seguridad fotoeléctrico, una plataforma de mantenimiento de seguridad, una cerca, una luz indicadora de elevación en la parte superior, un botón de operación con dos manos en la estación de botones móvil, y un dispositivo de protección contra sobrecargas y un bucle de seguridad de soporte de seguridad hidráulica en el sistema hidráulico.

13. El sistema hidráulico está equipado con indicador de nivel de aceite, sistema de filtrado y enfriamiento de aceite, y se selecciona refrigeración por agua para enfriar el aceite.

14. El riel guía deslizante está lubricado mediante lubricación concentrada con aceite fino, está equipado con una caja recolectora de aceite y el lubricador automático está equipado con un dispositivo de alarma de falla.
