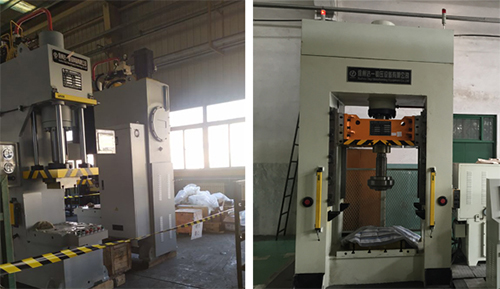

1000-ton frame hydraulic press

1. descripción:

La prensa hidráulica de marco de 1000 toneladas también se puede llamar máquina de dibujo de placa de 1000 toneladas, que es principalmente adecuada para paneles automotrices, electrodomésticos, utensilios de cocina, tractores, instrumentos aeroespaciales, productos químicos y otros campos industriales. Prensa hidráulica de estampado y formación de láminas metálicas desarrollada y diseñada para operaciones de estiramiento, flexión, moldeo, punzonado, desbaste y flanqueado de láminas. Puede completar el proceso de forja libre y forja a troquelado.

2. aplicaciones:

Se utiliza principalmente en paneles automotrices, electrodomésticos, utensilios de cocina, tractores, instrumentos aeroespaciales, productos químicos y otros campos industriales. Prensa hidráulica de estampado y formación de láminas metálicas desarrollada y diseñada para operaciones de estiramiento, flexión, moldeo, punzonado, desbaste y flanqueado de láminas. Puede completar el proceso de forja libre y forja a troquelado.

3. especificaciones:

Prensa hidráulica de 1000t

4. estructura principal y sistemas eléctricos:

·Fuselaje:

• El fuselaje de la prensa hidráulica de dibujo de placa de marco de 1000 toneladas es una estructura de marco integrada, la mitad de los pilares izquierdo y derecho es una ventana lateral, utilizando una estructura de soldadura de placa de acero de alta calidad q235, soldadura blindada con gas dióxido de carbono; Después de la soldadura, es necesario recolocar para eliminar completamente la deformación y el estrés de la soldadura, garantizar que los componentes de soldadura no se deformen durante mucho tiempo, mantener la precisión, la prueba de presión de esta máquina alcanza los 31,5 mpa, y el cuerpo de la prensa no se deforma, pero no se puede usar durante mucho tiempo.

·Deslizador l:

• Se trata de una estructura de caja soldados con placa de acero, y la placa inferior del deslizador es una placa de acero completa para garantizar suficiente rigidez y resistencia. El deslizador está guiado por una guía de 45 °, con cuatro guías en los pilares izquierdo y derecho, la Guía del deslizador se mueve verticalmente en la guía, y la precisión de la Guía de movimiento se ajusta por un hierro oblicuo en la Guía del deslizador para garantizar el paralelismo con la Mesa de trabajo móvil, fácil ajuste, alta precisión de ajuste, buena precisión después del ajuste y fuerte capacidad de carga anti - excentricidad. Un lado del par de fricción de la Guía está hecho de material de aleación y el otro lado está hecho de material de aleación de base de cobre. Además, el deflector ha sido templado, con una dureza superior a hrc55, buena resistencia al desgaste y larga vida útil. La superficie guía del deslizador está equipada con agujeros de lubricación, que pueden repostar y lubricar automáticamente las piezas móviles.

·tonelaje principal:

• El tonelaje principal se realiza por un solo cilindro de pistón (la barra de pistón y la cabeza de pistón son una estructura integrada), la barra de pistón está hecha de piezas forjadas de acero al carbono de alta calidad 45, la superficie se apaga por frecuencia intermedia, la dureza está entre hrc48 y 55, la superficie está cromada (0,10 mm) y la vida útil es larga. El cilindro está forjado con 45 acero forjado de carbono de alta calidad y rodado en la superficie Interior. El Cilindro hidráulico tiene suficiente resistencia y rigidez. El cilindro principal utiliza sellos importados, y el rendimiento de sellado es confiable.

·ubicación y dimensiones de las ranuras en forma de t de la Mesa de trabajo y el deslizador:

• La ubicación y el tamaño de la Mesa de trabajo de la prensa hidráulica de dibujo de placa de marco de 1000 toneladas y la ranura en forma de t del deslizador se producen después de que el usuario confirme. El agujero central de la Mesa de trabajo deja Phi 700mm y se inclina hacia la parte trasera de la prensa.

·apariencia de la máquina:

• El color exterior de la máquina es verde hierba (comprado por el fabricante designado proporcionado por el ordenante). El deslizador es naranja, el tubo de alta presión es rojo (excepto la manguera), el tubo de retorno es amarillo y el plano superior del tanque de combustible es amarillo.

5. características y ventajas:

·el tonelaje del cilindro de presión de la prensa hidráulica de marco de 1000 toneladas se realiza por el cilindro de pistón, el bloque del cilindro está hecho de acero de alta calidad, la superficie de la barra de pistón se apaga por frecuencia intermedia, la dureza es alta y la vida útil es larga. El sello principal del cilindro está hecho de anillos de sellado de alta calidad para garantizar un sellado confiable.

·hay ranuras en forma de T en la Mesa de trabajo y el deslizador de la prensa hidráulica dividida de 1000 toneladas, lo que facilita a los usuarios instalar moldes.

6. fecha de entrega y política de garantía de calidad:

Tiempo de entrega: 3 - 6 meses

Garantía: 12 meses
