Prensa hidráulica de forja libre

1. Descripción:

La prensa hidráulica de forjado libre serie YD13 es un producto actualizado que reemplaza el martillo neumático, la prensa de fricción y otras máquinas dentadas y de forjado en bruto. Tiene ventajas obvias en la calidad interna y externa del material de forja, rendimiento, precisión dimensional, automatización, eficiencia de producción, protección ambiental y salud y seguridad para los operadores. La prensa hidráulica de forjado libre serie YD13 puede completar todos los procesos de forjado libre, como recalcar, estirar, perforar, escariar, doblar, desplazar y picar, y produce principalmente piezas forjadas compuestas de ejes, barras, placas, tortas, anillos, círculos y cuadrados.

2. Aplicación:

La prensa hidráulica de forjado libre, también conocida como prensa hidráulica de forjado libre, es un equipo de forjado controlado totalmente hidráulicamente que utiliza presión líquida para transferir energía.

Se utiliza principalmente para forjar aceros aleados, acero inoxidable, aceros de alta aleación y metales no ferrosos. Puede realizar diversas funciones como forjado rápido, forjado normal y mantenimiento de presión. Cumple con los requisitos de los procesos de forja como recalcado, embutición, punzonado, brochado y dislocación. Se utiliza equipo de forja, como martillo de forja y prensa hidráulica, para formar la pieza en bruto y obtener piezas forjadas calificadas. Equipos de forja adecuados para la producción en masa de piezas forjadas. Su forma estructural se puede diseñar y personalizar según la demanda, incluyendo cuatro columnas y marco.

3. Especificación:

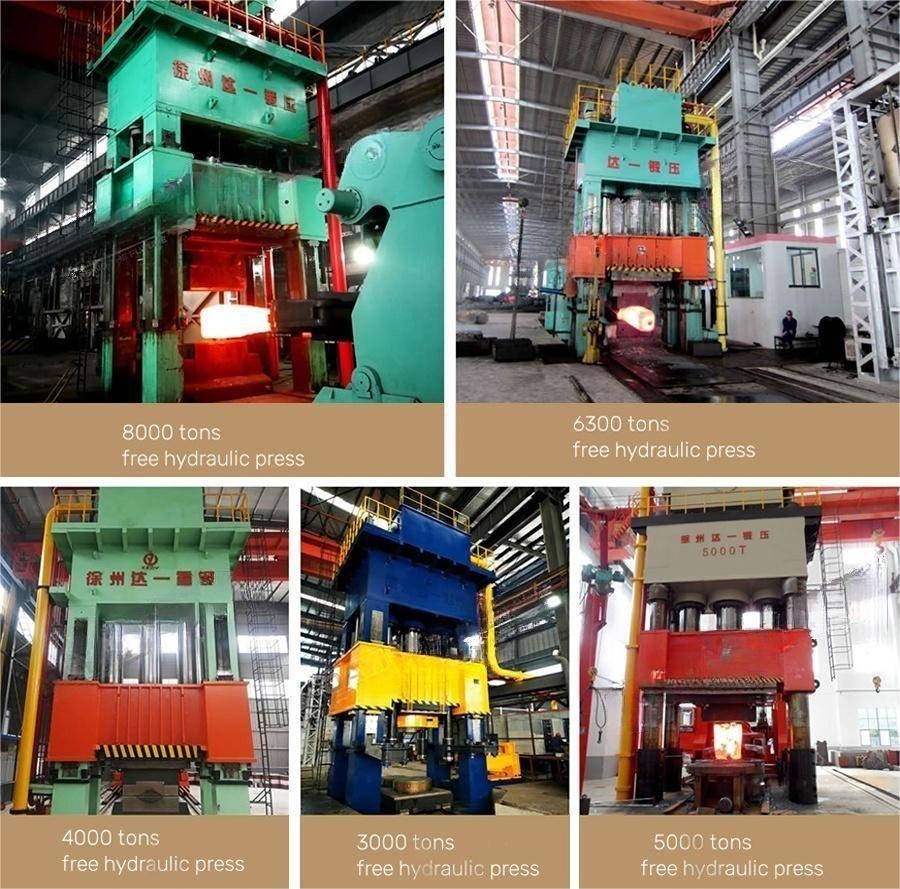

La prensa hidráulica de forjado libre, también conocida como forjado libre, forjado de anillos, prensa hidráulica dentada de forjado de anillos, prensa de aceite y equipo de forjado, tiene un tonelaje de 2.500, 3.000, 4.000, 5.000, 6.300 y 8.000 toneladas.

4. Características y ventajas:

• El equipo adopta una estructura de marco compuesto pretensado, que tiene una estructura estable y confiable y una larga vida útil;

• El dispositivo de guía deslizante adopta una estructura de riel guía ajustable de 16 caras, que tiene una alta precisión de guía y una fuerte capacidad de carga antidesequilibrada;


• La introducción del principio de prensa hidráulica de forjado rápido, la configuración de una válvula de cartucho proporcional de respuesta de alta frecuencia y un sistema de descarga rápida pueden lograr una alta frecuencia de forjado y mejorar en gran medida la eficiencia de producción del cliente;


• Se adopta la tecnología especial de alivio de presión de múltiples etapas para aliviar la presión rápidamente, lo que elimina el impacto del alivio de presión bajo un flujo grande y brinda soporte técnico para realizar un forjado rápido;


• Puede equiparse con manipulador de forja, cargador, horno de calentamiento, carro de alimentación, mesa giratoria de material, cargador de yunque y otros dispositivos de soporte de la línea de producción.

5. Estructura principal y sistema eléctrico:

• parte del aparato eléctrico

La fuente de alimentación de la prensa hidráulica de forja libre y la prensa hidráulica de forja en caliente adopta un sistema trifásico de cuatro cables, y el voltaje de la fuente de alimentación de CA trifásica es de 380 V y 50 HZ; El circuito de control es de 220 VCA, el voltaje de la lámpara indicadora es de 24 V y la fuente de alimentación de control de la válvula solenoide piloto es de 24 V CC. Hay un gabinete de control eléctrico especial, un gabinete de control principal y todos los componentes eléctricos para la transmisión están instalados en el gabinete de control eléctrico, como interruptor de encendido, interruptor de aire, contactor de CA, transformador de control, protección contra fugas, etc. Instalaciones de iluminación y ventilación. están instalados en el armario de control eléctrico. El sistema de control principal de esta máquina adopta dispositivos de control programables PLC y varios botones y manijas de control están instalados en el gabinete de control principal. El sistema operativo de esta máquina adopta operación manual y semiautomática respectivamente, y el gabinete de control principal está ubicado en el piso del taller al lado de la prensa hidráulica para una fácil operación y observación.

• pieza lubricante

La lubricación de la prensa hidráulica de forja libre y de la prensa hidráulica de forja en caliente es principalmente la lubricación de cuatro pares de fricción formados entre el manguito guía y la columna de la viga móvil y la lubricación entre las mesas móviles. Se utiliza lubricación con grasa entre el manguito guía de la viga y la columna, y se utiliza una bomba de lubricación manual para la lubricación y una bomba de lubricación eléctrica entre los soportes del banco de trabajo móvil. El medio lubricante es grasa de litio 0#-1# o 0#-2#. La máquina debe lubricarse antes de cada uso y está prohibido trabajar en un estado de lubricación sin aceite.

6. Fecha de entrega y política de garantía de calidad:

 Plazo de entrega: 4-8 meses.

 Periodo de garantía: 12 meses.
