10-400 طن نقل مقيد بالسكك الحديدية لمكبس التشكيل

الحد الأقصى من الإمدادات:
القوة:
القدرة:

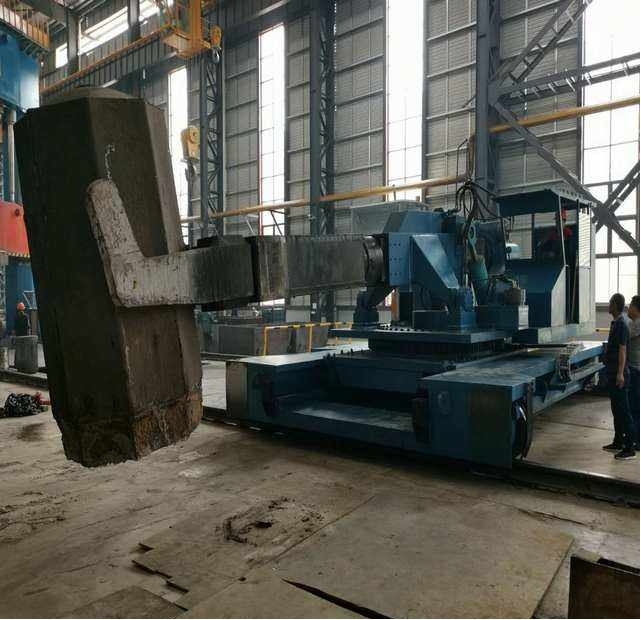

وصف المنتج: إن النقل المحدود بالسكك الحديدية من 10-100 طن لمكبس الحدادة مناسب لإرسال سبيكة الصلب المسخنة إلى محطة مكبس الحدادة للتشكيل، ونقل المطروقات أو الفراغات المطروقة بين مكبس الحدادة وآلة الدرفلة الحلقية وفرن التسخين.يمكن استخدام اللودر أيضًا في عمليات تحميل وتفريغ السندان وعمليات مناولة القوالب. يمكنها تحقيق وظائف لقط السندان مع 10T أو أقل من الأرض وإرساله إلى مكبس التشكيل، وآلة الدرفلة الحلقية، ومحمل فرن التسخين وتفريغه بسرعة وسلاسة.من أجل تحسين كفاءة العمل، يتم تشغيل السيارات الكبيرة والصغيرة لهذه الماكينة بواسطة محركات، والتي يمكن أن تحقق التشغيل المتزامن لثلاثة إجراءات: السيارة الكبيرة تمشي، والسيارة الصغيرة تمشي (في أي موضع على المسار) والسيارة الصغيرة تدور في حالة امتداد قضيب المشبك من أبعد موضع لتثبيت قطعة عمل 10T.
التحقيق البريد الإلكتروني

وصف：

المطروقات مع 10-100 طن من التسليم المحدود للمسار مناسبة لإرسال الصلب المدفوع إلى محطة المطروقات لتزوير وتوصيل المطروقات أو المطروقات بين المطروقات، آلة حلقة التزوير والفرن التدفئة.

يمكن أيضًا استخدام الرفع لتحميل وتفريغ قاعدة الإطار وعمليات معالجة القوالب. يمكن أن يتحقق ربط 10T وأدناه من الأرض ، ويتم تسليمها بسرعة وسلاسة إلى آلة المطروق ، آلة حلقة التقطير ، آلة تحميل الفرن التدفئة ، آلة التفريغ وغيرها من الوظائف.

من أجل تحسين كفاءة العمل ، يتم تشغيل السيارة بواسطة محرك كهربائي ، في موقف القوس الذي يمتد إلى أبعد نقطة عقدة 10T ، يمكن تحقيق السيارة الكبيرة المشي ، السيارة الصغيرة المشي (في أي موقف على المسار) ، وتحول السيارة في وقت واحد ثلاث إجراءات.

نموذج: DZCJ-7-10

الوظيفة والأغراض:

آلة التحميل والاستصلاح عبارة عن هيكل متكامل من نوع القرص مع سبع وظائف: ① عربة المشي. ② عربة تمشي. ③ دوران العربة. ④ رفع قضيب المشبك. ⑤ قضيب مشبك تلسكوبي.⑥ مشبك دوار. ⑦ مشبك مشبك.

تستخدم محرك التحميل محرك هجين ميكانيكي هيدروليكي ، أي يتم تشغيل السيارة الكبيرة والسيارة بواسطة المحرك الكهربائي. يستخدم المحرك الهيدروليكي لقيادة دوران السيارة ، وتمديد قضبان الشد والتدوير. يتم دفع الرفع والتمسك من قضيب الشاشة بواسطة الأسطوانة الهيدروليكية.

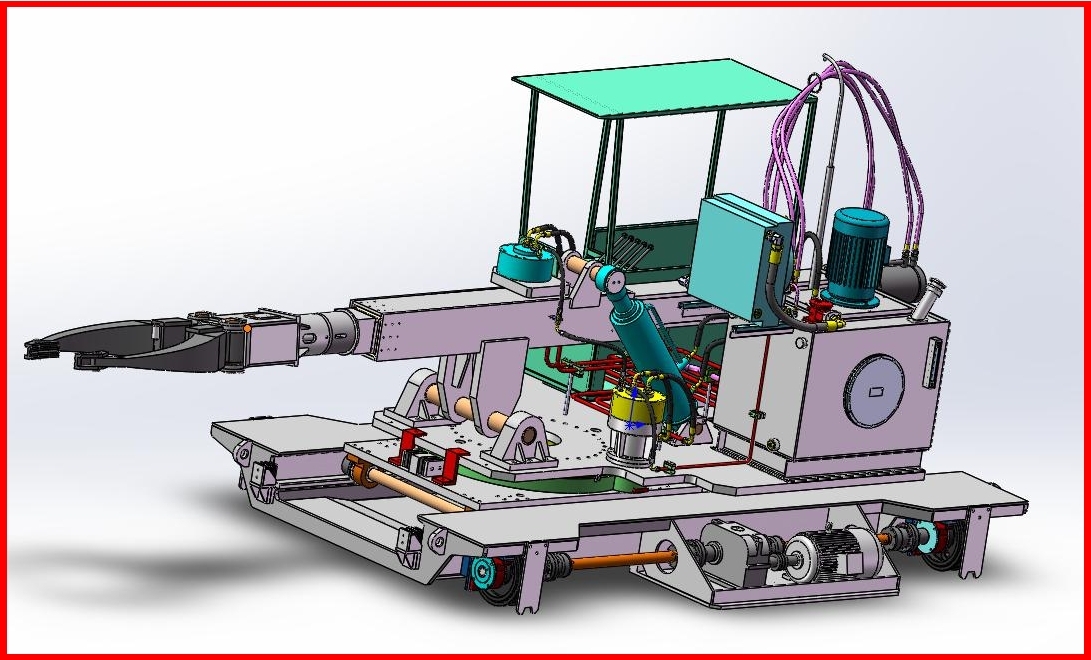

تكوين المعدات:

①جسم العربة وآلية المشي.

② جسم العربة والمشي وآلية منع الانقلاب.

③ آلية إمالة ذراع الكماشة، وتمدد ذراع الكماشة، وتثبيت الكماشة، وقلب الكماشة.

④آلية دوران طاولة عمل السيارة

⑤ النظام الهيدروليكي.

⑥نظام التبريد.

⑦الأنظمة الكهربائية.

⑧ نظام التشغيل.

10 Tons rail bouned trans2.jpg

معلمات المعدات:

No.	Technical performance name		Unit	Parameters	Notes
1	Driving form			Mechanical-hydraulic
2	Nominal load		ton	10
3	Clamping shaft class diameter range		mm	φ100-φ1000	Clamping type
3	(straight clamp)		mm	φ100-φ1000	Clamping type
4	Height of horizontal center of clamp from rail surface		mm	1700
5	The gripper control height is the lowest.		mm	-300
6	The gripper has the highest control height.		mm	～2000
7	Telescopic stroke of clamp rod		mm	～2000
8	Trolley travel		mm	～4300
9	Maximum cantilever length		mm	～6100
10	Radius of gyration (maximum)		mm	～7100
11	Center distance of cart track		mm	6000	Move 800mm towards the heating furnace near the heating furnace track.
12	Car body exceeds track length.		mm	Unilateral about 600
13	Slewing speed of trolley		rpm	10
14	Turning angle of trolley		degree	±175
15	Walking speed of cart		m/min	48
16	Walking speed of trolley		m/min	21
17	Walking mode of big and small carts			Variable frequency motor drive
18	Installation power of whole machine		KW	～80
19	Character of service			24 hours, three shifts
20	Cab direction			Right direction	Facing the oven door
21	Trolley motor position			Far heating furnace side
22	Cart motor			The motor close to the heating furnace is insulated for protection.
23	Hydraulic oil cooling mode			Air cooler
24	Overall dimensions of equipment	Length	mm	～10300
25		Width	mm	～3800
26		Height	mm	～2720
27	Power supply mode			trail rope	Use the existing power supply
28	Cart track type			QU80

الميزة:

1.يتم تعريض سطح أسنان التروس للتبريد عالي التردد ثم يتم طحنه بواسطة مطحنة، مما يحسن بشكل كبير القوة الإجمالية للمخفض ويجعله متينًا.

2.يمكن للفرامل الهيدروليكية الخارجية حل مشكلة التقدم البطيء عندما تتوقف العربة عن العمل.

3.يتم استخدام وصلة المحمل في قضيب التوصيل، وبالتالي فإن معامل الاحتكاك صغير والعمل أكثر مرونة، وهو مناسب للعمل المستمر عالي التردد.

4.تم تجهيز دائرة الزيت الهيدروليكية بحماية من التحميل الزائد لمنع تلف المعدات بسبب التحميل العالي الفوري. يتم تشغيل حركات الرفع والميل بواسطة أسطوانات الزيت، مما يوفر بنية إجهاد أفضل، وبالتالي تحسين استقرار المعدات وسلامتها.
