مكبس هيدروليكي مجاني للتزوير

1. الوصف:

إن المكبس الهيدروليكي بالحدادة الحرة من سلسلة YD13 هو منتج محدث يحل محل المطرقة الهوائية، ومكبس الاحتكاك وغيرها من آلات التطريق الخشنة والمسننة. لديها مزايا واضحة في تزوير جودة المواد الداخلية والخارجية، والإنتاجية، ودقة الأبعاد، والأتمتة، وكفاءة الإنتاج، وحماية البيئة والصحة والسلامة للمشغلين. يمكن للمكبس الهيدروليكي للطرق الحر من سلسلة YD13 إكمال جميع عمليات الحدادة الحرة، مثل الخلط، والرسم، والتثقيب، والتوسيع، والثني، والتحويل، والتقطيع، وإنتاج المطروقات المكونة من أعمدة، وقضبان، وألواح، وكعك، وخواتم، ودوائر ومربعات.

2. التطبيق:

المكبس الهيدروليكي بالحدادة، المعروف أيضًا باسم المكبس الهيدروليكي بالحدادة، عبارة عن معدات حدادة يتم التحكم فيها هيدروليكيًا بالكامل والتي تستخدم ضغط السائل لنقل الطاقة.

تستخدم بشكل رئيسي لتزوير سبائك الصلب والفولاذ المقاوم للصدأ والفولاذ عالي السبائك والمعادن غير الحديدية. يمكنها تحقيق وظائف مختلفة مثل الحدادة السريعة، الحدادة العادية والحفاظ على الضغط. إنه يلبي متطلبات عمليات الحدادة مثل الاضطراب والرسم واللكم والتطرق والخلع. يتم استخدام معدات الحدادة، مثل مطرقة الحدادة والضغط الهيدروليكي، لتشكيل الفراغ والحصول على مطروقات مؤهلة. معدات الحدادة مناسبة للإنتاج الضخم للمطروقات. يمكن تصميم وتخصيص شكلها الهيكلي حسب الطلب، بما في ذلك أربعة أعمدة وإطار.

3. المواصفات:

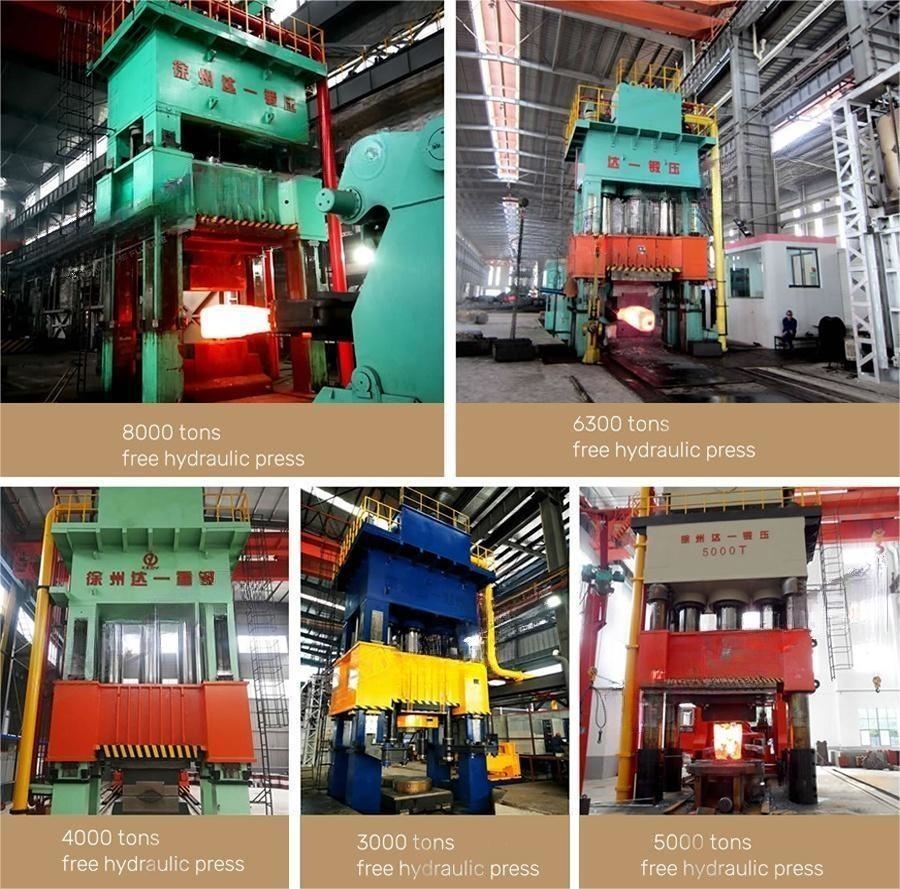

المكبس الهيدروليكي بالحدادة، المعروف أيضًا باسم الحدادة الحرة، الحدادة الحلقية، المكبس الهيدروليكي المسنن للحدادة الحلقية، معصرة الزيت ومعدات الحدادة، تبلغ حمولتها 2500، 3000، 4000، 5000، 6300 و8000 طن.

4. الميزات والمزايا:

تعتمد المعدات هيكل إطار مركب مسبق الإجهاد، والذي يتميز بهيكل مستقر وموثوق وعمر خدمة طويل؛

يعتمد جهاز التوجيه المنزلق هيكل سكة توجيه قابل للتعديل ذو 16 وجهًا، والذي يتميز بدقة توجيه عالية وقدرة تحميل قوية ضد عدم التوازن؛

من خلال تقديم مبدأ الضغط الهيدروليكي السريع، وتكوين صمام خرطوشة متناسب ذو استجابة عالية التردد ونظام التفريغ السريع، يمكن تحقيق تردد تزوير عالي وتحسين كفاءة إنتاج العملاء بشكل كبير؛

يتم اعتماد تقنية تخفيف الضغط الخاصة متعددة المراحل لتخفيف الضغط بسرعة، مما يزيل تأثير تخفيف الضغط تحت التدفق الكبير ويوفر الدعم الفني لتحقيق الحدادة السريعة؛

يمكن أن تكون مجهزة بمناول الحدادة، والمحمل، وفرن التسخين، وعربة التغذية، وطاولة المواد الدوارة، ومجلة السندان وغيرها من أجهزة خط الإنتاج الداعمة.

5. الهيكل الرئيسي والنظام الكهربائي:

جزء الأجهزة الكهربائية

يعتمد مصدر الطاقة للمكبس الهيدروليكي الحر والمكبس الهيدروليكي بالحرارة على نظام ثلاثي الطور بأربعة أسلاك ، والجهد الكهربي لمصدر طاقة التيار المتردد ثلاثي الطور هو 380 فولت و 50 هرتز ；. دائرة التحكم هي 220 فولت تيار متردد، جهد مصباح المؤشر 24 فولت، ومصدر طاقة التحكم لصمام الملف اللولبي التجريبي 24 فولت تيار مستمر. توجد خزانة تحكم كهربائية خاصة، وخزانة تحكم رئيسية، ويتم تركيب جميع المكونات الكهربائية لنقل الحركة في خزانة التحكم الكهربائية، مثل مفتاح الطاقة، ومفتاح الهواء، وموصل التيار المتردد، ومحول التحكم، والحماية من التسرب، وما إلى ذلك. مرافق الإضاءة والتهوية يتم تثبيتها في خزانة التحكم الكهربائية. نظام التحكم الرئيسي لهذه الآلة يعتمد أجهزة التحكم القابلة للبرمجة PLC، ويتم تثبيت العديد من الأزرار ومقابض التحكم على خزانة التحكم الرئيسية. نظام التشغيل لهذه الآلة يعتمد التشغيل اليدوي وشبه الأوتوماتيكي على التوالي، ويتم وضع خزانة التحكم الرئيسية على أرضية الورشة بجوار المكبس الهيدروليكي لسهولة التشغيل والمراقبة.

جزء التشحيم

إن تشحيم المكبس الهيدروليكي الحر والمكبس الهيدروليكي بالحرارة هو بشكل أساسي تشحيم أربعة أزواج احتكاك مكونة بين غلاف التوجيه وعمود العارضة المتحركة والتشحيم بين الطاولات المتحركة. يتم استخدام تشحيم التشحيم بين غلاف دليل الحزمة والعمود، ويتم استخدام مضخة التشحيم اليدوية للتشحيم، ويتم استخدام مضخة التشحيم الكهربائية بين دعامات طاولة العمل المتنقلة. وسيلة التشحيم هي شحم الليثيوم 0#-1# أو 0#-2#. يجب تشحيم الآلة قبل كل استخدام، ويحظر العمل في حالة تشحيم خالية من الزيت.

6. تاريخ التسليم وسياسة ضمان الجودة:

مدة التسليم: 4-8 أشهر.

فترة الضمان: 12 شهرا.
