Свободный коварный гидравлический

1. Описание:

Серия свободно кокованных гидравлических приборов YD13 является продуктом обновления и замены таких машин, как воздушный молоток, фрикционный прессой и грубоковка. Он имеет очевидные преимущества в качестве внутренних и внешних кованных материалов, продуктивности, точности размеров, автоматизации, эффективности производства, защите окружающей среды и безопасности операторов. Гидравлическая ковка серии YD13 может выполнить все процессы свободной ковки, такие как толщину, удлинение, отверстие, отверстие, изгиб, смещение, фрезка и т. Д., в основном производит ковки, состоящие из вала, стержня, плиты, торца, кольца, круга, квадрата и т. Д.

2. Применение:

Свободно кованный гидравлический аппарат, также известный как свободно кованный гидравлический аппарат, является полностью гидравлически контролируемым коварным оборудованием с использованием давления жидкости для передачи энергии.

В основном используется для ковки легированной стали, нержавеющей стали, высоколегированной стали и цветных металлов. Он может выполнять множество функций, таких как быстрая ковка, нормальная ковка и сохранение давления. Удовлетворяет требованиям к коварному процессу, таким как толщина, растяжение, отверстие, вытягивание, неправильное расположение и т.д. Используйте кованный молоток, гидравлический аппарат и другое коварное оборудование для формирования заготовки, чтобы получить квалифицированные ковки. Подходит для коварного оборудования для массового производства поковки. Его конструктивная форма может быть адаптирована в соответствии с требованиями, включая четыре колонны и рамки.

3. Спецификация:

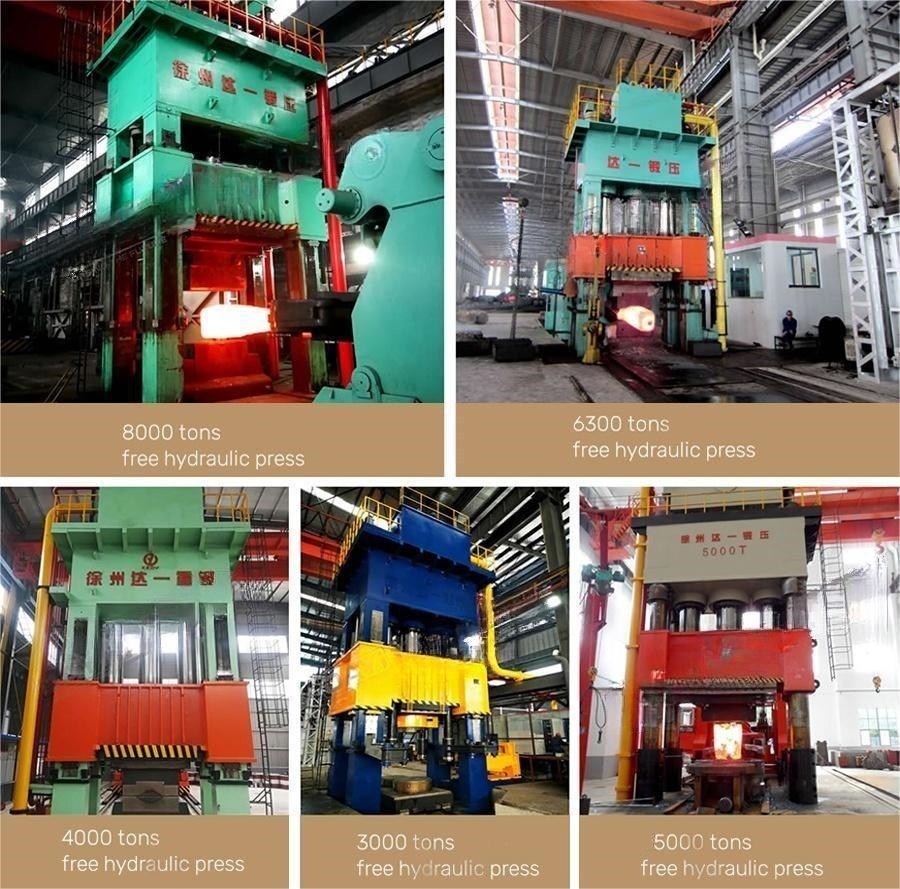

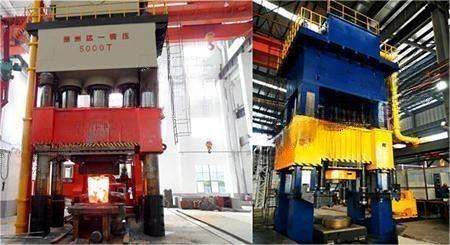

Свободно кованные гидравлические машины, также известные как свободная ковка, кольцевая ковка, кольцевая ковка гидравлические прессы, масляные прессы и кованное оборудование, имеют тоннаж 2500, 3000, 4000, 5000, 6300, 8000 тонн.

4. Характеристика производительности:

l Применяется предварительно напряженная конструкция рамы, структура стабильна и надежна, срок службы длинный;

l Направляющее устройство ползунка использует 16 регулируемые рельсовые структуры с высокой точностью наведения и сильной способностью противодействия смещению нагрузки;

l Введение принципа быстрой ковки гидравлической прессы, установка высокочастотного пропорционального клапана вставки и быстрая разгрузочная система, может достичь высокой частоты ковки и значительно повысить эффективность производства клиентов;

l Применяет специальную многоступенчатую технологию разгрузки давления для быстрого разгрузки давления, которая устраняет воздействие разгрузки давления при больших потоках и обеспечивает техническую поддержку для быстрой ковки;

l Может быть оснащен коварной операционной машиной, погрузчиком, нагревательной печью, питательной машиной, вращающейся терминалом, хранилищем оснований и другим комплектующим производственным оборудованием.

5. Основные конструкции и электрические системы:

l Электрическая часть

Питание для свободного кокованного гидравлического давления и горячего кокованного гидравлического давления использует трехфазную четырехпроводную систему, трехфазное напряжение питания переменного тока составляет 380В, 50Гц. Контрольная схема 220 В переменного тока, напряжение индикаторной лампы 24 В, контрольное питание первопроводного электромагнитного клапана 24 В DC. Есть специальный электрический шкаф управления, главный шкаф управления, электрические элементы для передачи установлены в шкафу управления, такие как выключатель питания, воздушный выключатель, контакт переменного тока, контрольный трансформатор, защита от утечки и т.д. Освещение и вентиляция устанавливаются в шкафу электрического управления. Основная система управления данной машины использует программируемое устройство управления PLC, различные кнопки и ручки управления установлены на главном шкафу управления. Операционная система данной машины использует ручную и полуавтоматическую операцию соответственно, главный шкаф управления расположен на полу цеха рядом с гидравлическим прибором, что облегчает работу и наблюдение.

l смазочные компоненты

Смазка свободно кованных гидравлических машин и горячей кованной гидравлической прессы в основном является смазкой четырех пары трения, образующихся между гидкой и подвижной колонной поперечной балки, и смазка между подвижной рабочей площадкой. Между направляющей втулкой балки и колонной применяется смазка жира, смазка осуществляется ручным смазочным насосом, между перемещаемыми столами применяется электрический смазочный насос. Смазочная среда является литиевой смазкой 0#-1# или 0#-2#. Перед каждым использованием машины следует смазывать, запрещается работать без смазки.

6. Даты поставки и политика обеспечения качества

Срок доставки: 4-8 месяцев.

Гарантийный срок: 12 месяцев.
