10-100 Tons Full-hydraulic Rail Forging Manipulator

El manipulador de forja de vía totalmente hidráulico 10T es adecuado para la producción de Forjas de forja libre como ejes largos, discos, anillos, placas gruesas y billetes cuadrados. Puede sujetar la pieza de trabajo y completar la operación de forja con una prensa hidráulica de forja libre de 20min, logrando la forja libre de lingotes (billetes) de varios materiales en estado caliente, cumpliendo plenamente con los requisitos del proceso de forja, como molesto, dibujo, punzonado, anillo expandido y Corte.

Foto. Modelo de equipo: dczy - 8 - 6

Función:

A) el manipulador de forja de vía totalmente hidráulico 10T está impulsado por toda la presión hidráulica, lo que permite una sola operación de la prensa en la misma plataforma.

B) su forma estructural está diseñada como una estructura integral de paneles de pared, que puede sujetar las piezas forjadas para completar ocho acciones:

·delante y detrás de la carrocería

·pinzas de compresión / aflojamiento

·la cabeza de la pinza gira hacia adelante / hacia atrás

·el cuerpo de la pinza se mueve en paralelo hacia arriba / hacia abajo

·la cabeza de la pinza se inclina hacia arriba / hacia abajo

·traducción izquierda / derecha del cuerpo principal de la pinza

·el cuerpo de la pinza se balancea a la izquierda y a la derecha

·el cuerpo de la pinza se mueve hacia adelante y hacia atrás.

C) el manipulador también tiene la función de apretar y mantener la presión de la cabeza de la pinza y girar el cuerpo de la pinza verticalmente hacia arriba y hacia abajo horizontalmente hacia adelante y hacia atrás para amortiguar a la izquierda y a la derecha; También puede lograr el nivelación automática y la alineación del cuerpo de la pinza, el posicionamiento preciso del caminar del cuerpo y la rotación de la cabeza de la pinza.

D) el manipulador tiene funciones de compresión y retención de presión de la cabeza de la pinza, amortiguación del cuerpo de la pinza (incluyendo arriba y abajo verticalmente, antes y después horizontalmente, izquierda y derecha horizontales), nivelación automática del cuerpo de la pinza y centrado automático del cuerpo de la pinza, lo que puede lograr un posicionamiento preciso de las principales acciones, como caminar y girar la cabeza de la pinza. Puede sujetar las piezas forjadas de acuerdo con el tonelaje nominal de apriete y el par de apriete, y se puede utilizar con la máquina de forja rápida para satisfacer las necesidades de producción de la máquina de forja rápida.

E) el par de rotación y el par de apriete de la barra de apriete se pueden ajustar fácilmente en la Mesa de operaciones, y la barra de apriete tiene una función de amortiguación en los tres ejes de coordenadas de X / y / Z y / Z. permite la forja libre de lingotes (billetes) de varios materiales en estado caliente, cumpliendo plenamente con los requisitos del proceso de forja de molesto, dibujo, punzonado, expansión y Corte necesarios para los productos de forja tradicionales, completando la operación de forja y producción de ejes, pasteles, anillos, placas gruesas y billetes cuadrados.

F) el manipulador está equipado con detección avanzada, elementos sensores y dispositivos auxiliares, sistemas de autodiagnóstico de fallas del sistema, control programable y forja.

G) tiene un sistema completo de monitoreo que puede monitorear y mostrar completamente el desplazamiento de la operación, los parámetros de fuerza y energía del sistema, la temperatura y las fallas en tiempo real. El dispositivo tiene una función de diagnóstico remoto. A través de la interfaz de red reservada por el cliente, se puede realizar la operación remota y el diagnóstico.

H) el manipulador está equipado con teclas de acceso rápido para controlar el ángulo de rotación, que pueden realizar la función de posicionamiento con un solo clic de 0, 45 y 90, y otros ángulos se pueden configurar a voluntad de acuerdo con los requisitos del proceso. El manipulador tiene una función de compensación automática del ángulo de rotación para garantizar una precisión acumulada de múltiples rotaciones ≤ 1.

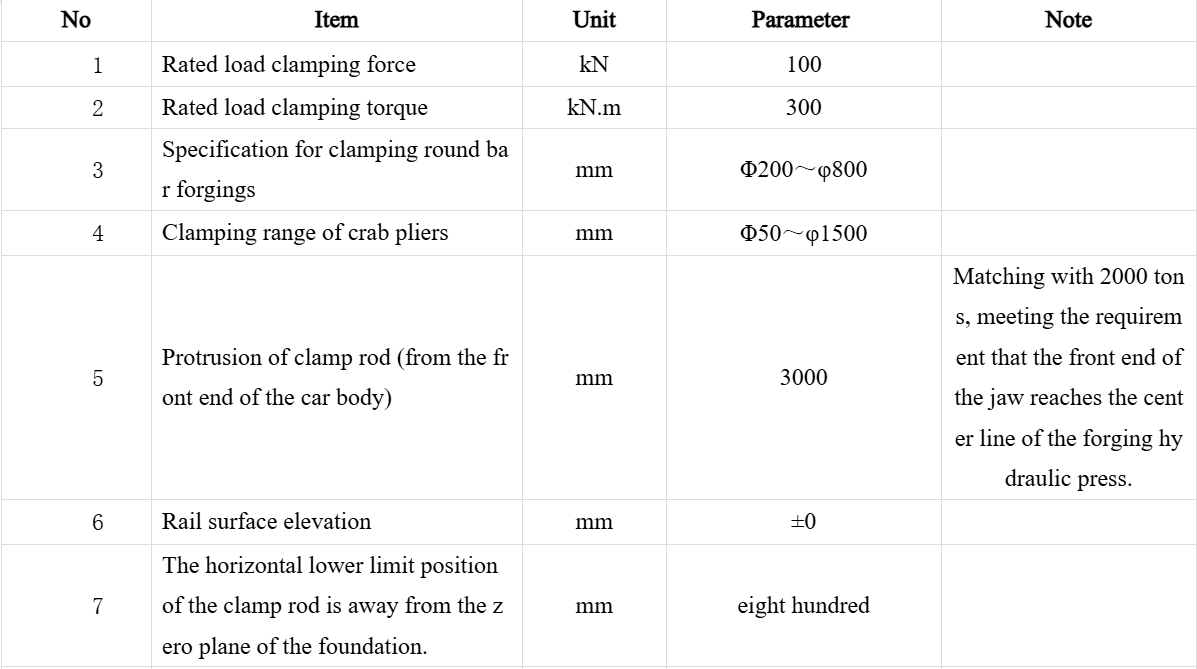

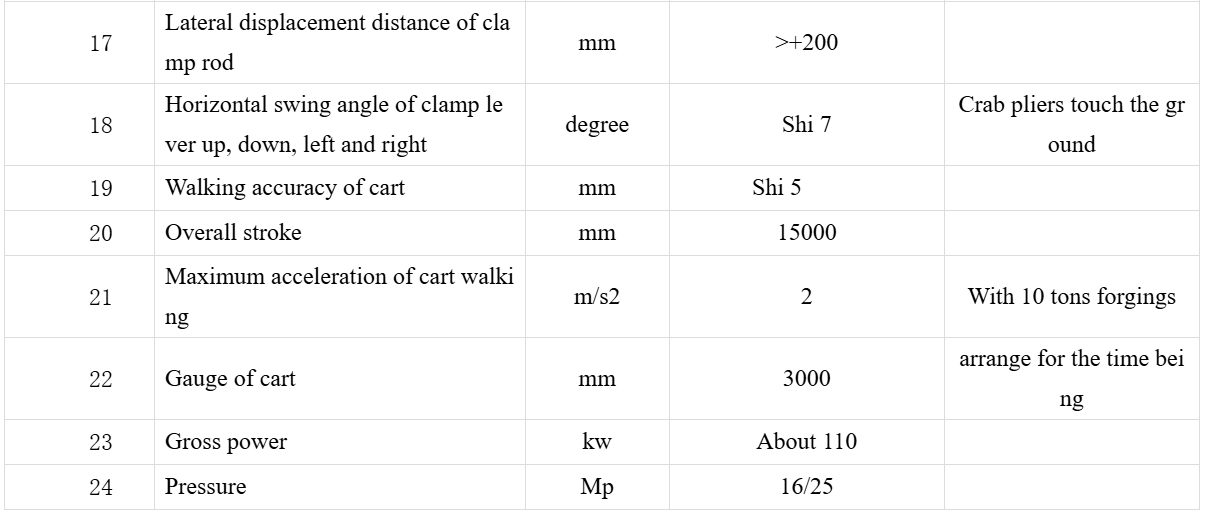

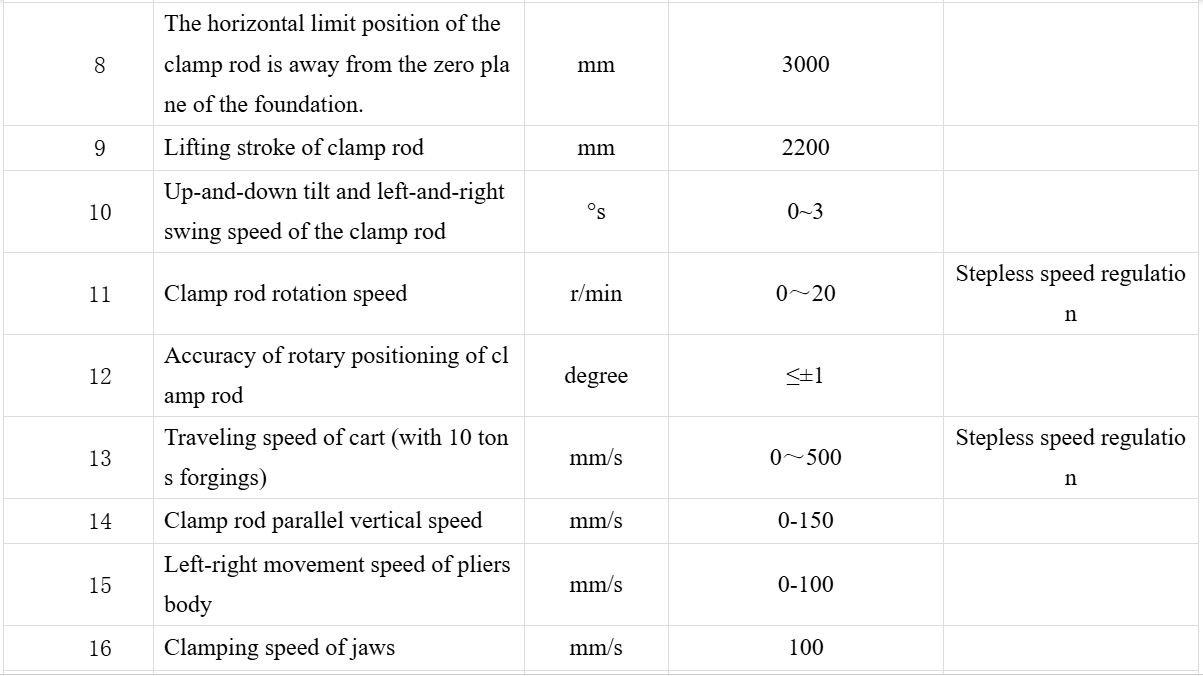

Parámetros técnicos:

Ventajas:

1. utilice el software ANSYS para realizar análisis mecánicos de toda la carrocería (análisis estático, análisis dinámico, análisis de frecuencia natural, etc. de todo el equipo).

2. la parte de compresión tiene una estructura razonable, durabilidad, fuerza de compresión ajustable y alto par de compresión.

3. los componentes giratorios del sistema de accionamiento rotativo de las pinzas tienen un soporte estable, una alta precisión de posicionamiento y una gran potencia de accionamiento del motor hidráulico. Bajo la carga de forja excéntrica, la pieza forjada también se puede sujetar bien, y la transmisión giratoria no se desviará. Al mismo tiempo, el accionamiento puede garantizar una alta velocidad y aceleración, lo que puede obtener una alta eficiencia de forja.

4. el control adopta la válvula de dirección proporcional de respuesta de alta frecuencia Rexroth de Alemania. En comparación con las válvulas proporcionales tradicionales, el tiempo de respuesta ha aumentado de 240 ms a 60 ms, lo que mejora la sensibilidad del ajuste de la velocidad de la cabeza de la pinza. Tiene un rendimiento de amplificación proporcional tradicional, lo que permite que la carrocería funcione sin problemas al arrancar y parar, y la velocidad se puede ajustar gradualmente.

Entorno de trabajo del equipo

Fuente de alimentación: sistema de tres fases y cuatro cables

Tensión: AC 380v 10%

Frecuencia: 50 Hz AC 1%.

Medio de trabajo

Medio de trabajo: aceite hidráulico antidesgaste 46, el nivel de limpieza debe alcanzar nas 8 a 9, después de la filtración del sistema, puede alcanzar nas6 - 7.

Agua de refrigeración

Temperatura de suministro de agua: temperatura ambiente

Presión de suministro de agua: 0,30,4 MPa a 0,4 MPA

Diferencia de presión entre las tuberías de entrada y salida de agua: ≥ 0,2 mpa.

Calidad del agua: agua limpia (agua dulce industrial), sin suspensión y corrosiva. Si usas ríos, tienes que filtrarlos.

Temperatura ambiente

Temperatura ambiente de trabajo: - 1050 ℃ ~ 50 ℃.
