10-400 Tons rail bounded transfer for forging press

Explicación

El transbordo limitado de la pista de la máquina de forja de 10 - 100 toneladas es adecuado para enviar el lingote calentado a la estación de forja para la forja y transportar piezas forjadas o en blanco entre la máquina de forja, el molino de anillos y el horno de calentamiento.

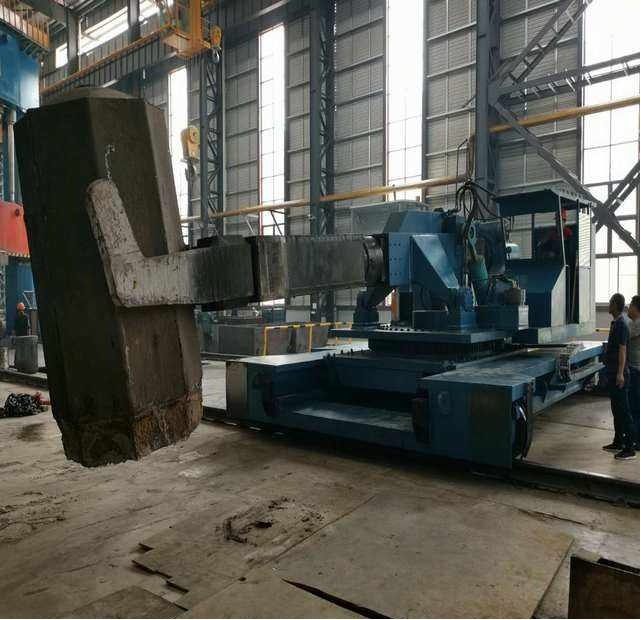

El cargador también se puede utilizar para operaciones de carga y descarga de Yunques y procesamiento de moldes. Permite sujetar el yunque de 10T o menos desde el suelo y enviarlo de forma rápida y sin problemas a la prensa de forja, al molino de anillos, al cargador del horno de calentamiento y al descargador.

Para mejorar la eficiencia del trabajo, el coche grande y pequeño de la máquina está impulsado por un motor, que puede realizar tres acciones simultáneas de caminar en el coche grande, caminar en el coche pequeño (en cualquier posición en la vía) y girar el coche pequeño cuando la barra de fijación sobresale de la pieza de trabajo 10T en la posición más lejana.

Modelo: dzcj - 7 - 10

Función y uso:

El cargador y el extractor son una estructura de disco integral, con siete funciones: ① el carrito camina. ② El coche camina. ③ El carrito gira. ④ Elevación de la barra de compresión ⑤ La barra de compresión se expande. Rotación de la plantilla. ⑤ Pinzas.

El cargador está impulsado por una mezcla mecánica e hidráulica, es decir, el camión grande y el camión grande son impulsados por motores eléctricos. El Motor hidráulico se utiliza para conducir la rotación del automóvil, la barra de compresión se expande y la pinza gira. El levantamiento y la compresión de la barra de compresión son impulsados por el cilindro hidráulico.

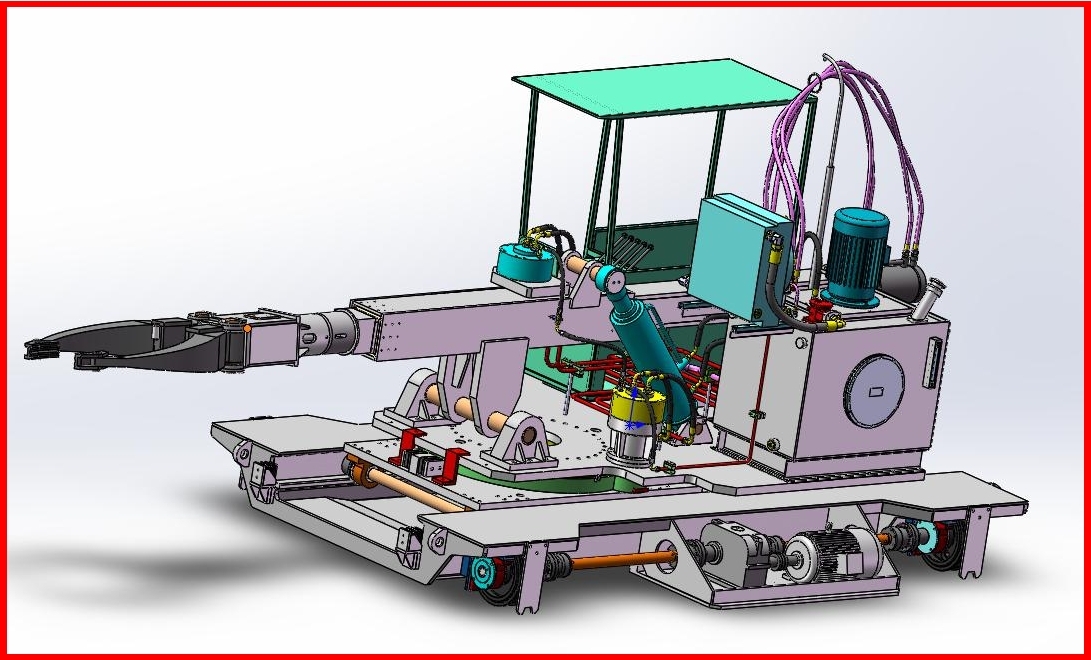

Toda la máquina consta de las siguientes partes: carrito y mecanismo de caminar. Carrito y mecanismo de caminar. Dispositivo de rotación del carrito. Mecanismo de inclinación de la barra de horquilla. Mecanismo telescópico de pinzas. Dispositivo de volteo de la plantilla. Mecanismo de fijación. Sistema hidráulico. Sistema operativo. Sistema de control eléctrico.

Composición del equipo:

① carrocería de camión grande y mecanismo de caminar.

② carrocería, caminar y mecanismo antivuelco.

③ el mecanismo de inclinación de la barra de pinzas, estiramiento de la barra de pinzas, compresión de pinzas y volteo de pinzas.

④ mecanismo de rotación de la Mesa de trabajo del automóvil

⑤ sistema hidráulico.

⑥Sistema de refrigeración.

⑦Sistema eléctrico.

⑧Sistema operativo.

Parámetros del equipo:

Ventajas:

1. la superficie dental del engranaje se enfría con alta frecuencia y luego se muele con una rectificadora, lo que mejora en gran medida la resistencia general del reductor y es duradero.

2. los frenos hidráulicos externos pueden resolver el problema del lento progreso cuando el carrito deja de funcionar.

3. la Biela está conectada por rodamientos, con un pequeño coeficiente de fricción y una acción más flexible, lo que es adecuado para el trabajo continuo de alta frecuencia.

4. el circuito hidráulico está equipado con protección contra sobrecarga para evitar daños en el equipo debido a la alta carga instantánea. Los movimientos de elevación y inclinación son impulsados por cilindros, lo que proporciona una mejor estructura de estrés, lo que mejora la estabilidad y la seguridad del equipo.
